Построить горизонтальную и профильную проекции цилиндра с вырезом

0 голосов
158 просмотров

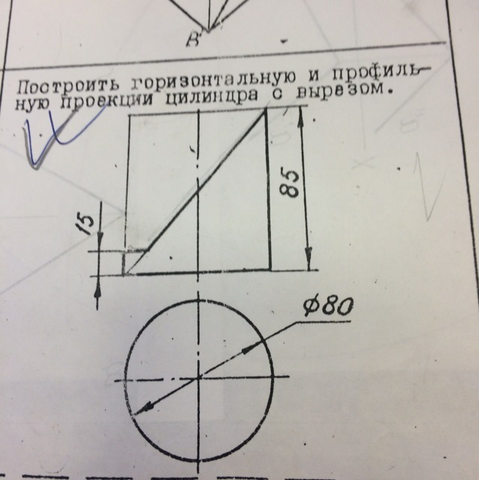

Построить горизонтальную и профильную проекции цилиндра с вырезом



Черчение Начинающий (138 баллов) | 158 просмотров
Дан 1 ответ
0 голосов
Правильный ответ

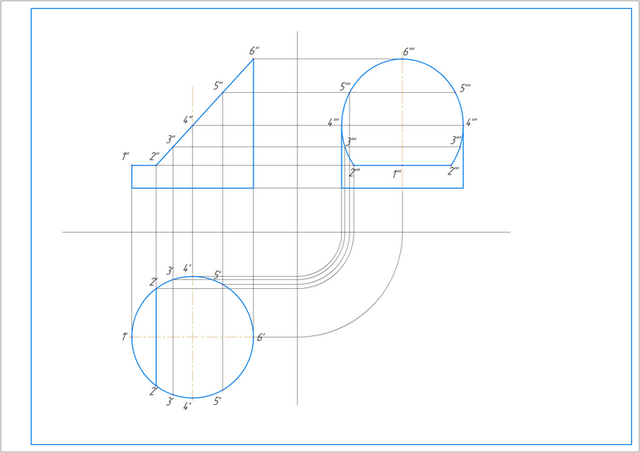

Решение задачи ниже в масштабе 1:1 на форма А3


Профессор (62.7k баллов)
