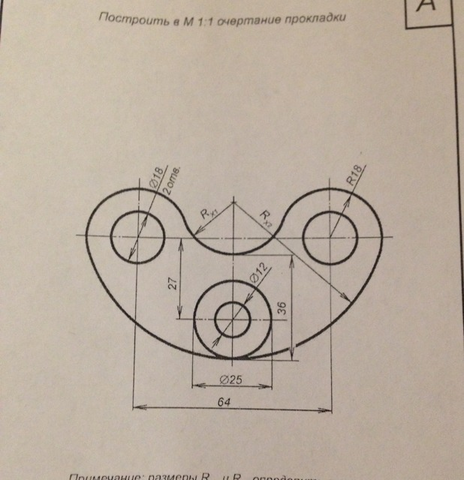

Как найти радиусы????
У тебя указаны диаметры А диаметр =1/2 радиуса ДИАМЕТР 18= РАДИУС 9 ДИАМЕТР 12 = РАДИУС 6 ДИАМЕТР 25 = РАДИУС 12, 5
У тебя указаны диаметры. Диаметр=1/2 радиуса. Стрелочками показано. какой диаметр к какой окружности относится. ∅18=9(радиус) ∅12=6 ∅25=12,5
Нужно определить неизвестные радиусы Rx1 и Rx2
Это у тебя в задании? По заданию их надо найти или нужно начертить эту деталь? Если их не надо находить по условию, значит черти по тем данным, что тебе известны. Как все начертишь по размерам, циркулем вымеришь оставшиеся радиусы
Начни с маленькой окружности d12
Там в том то и прикол что достроить эти дуги нужно сопряжением
А вот как, это уже вопрос
И только после этого можно узнать их диаметр
И радиус
Большую дугу вообще не проблема построить, и найти Rx2. Мне на пальцах тяжело объяснить, просто вычерти все, что у тебя дано. И ты увидишь, что достаивается все беспроблемно
У меня нет А3 листа, чтобы построить 1:1, на А4 не поместится, если получится, я не в масштабе начерчу и покажу как достроить
