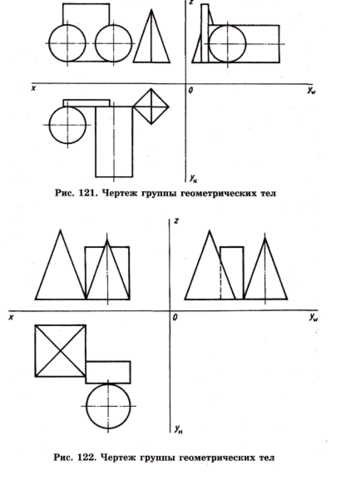

ПОМОГИТЕ С ВОПРОСАМИ ПО ЧЕРЧЕНИЮ! ПОЖАЛУЙСТА, два рисунка
1. Поочередно найдите все проекции каждого геометрического тела.
2. Есть ли на чертеже тела вращения? Если есть, то назовите их.
3. Какие тела касаются друг друга? как вы это определили?
4. Какое тело расположено ближе к нам?

---

Answer 1

121.
1. Нашёл.
2. На чертеже 2 тела вращения: цилиндр и шар
3. Друг друга касаются: шар и параллелепипед, параллелепипед и цилиндр. Они касаются друг друга, т.к. на двух проекциях визуально можно определить, что их грани касаются друг друга.
4. Ближе всего к нам расположен цилиндр, т.к. на виде сверху его тело расположено ближе всего к нам (если мы находимся спереди).
122.
1. Нашёл.
2. На чертеже одно тело вращения: это конус.
3. Друг друга касаются конус и параллелепипед, а также четырехугольная пирамида и параллелепипед.
4. Ближе всего к нам расположен конус т.к. на виде сверху его тело расположено ближе всего к нам (если мы находимся спереди).
